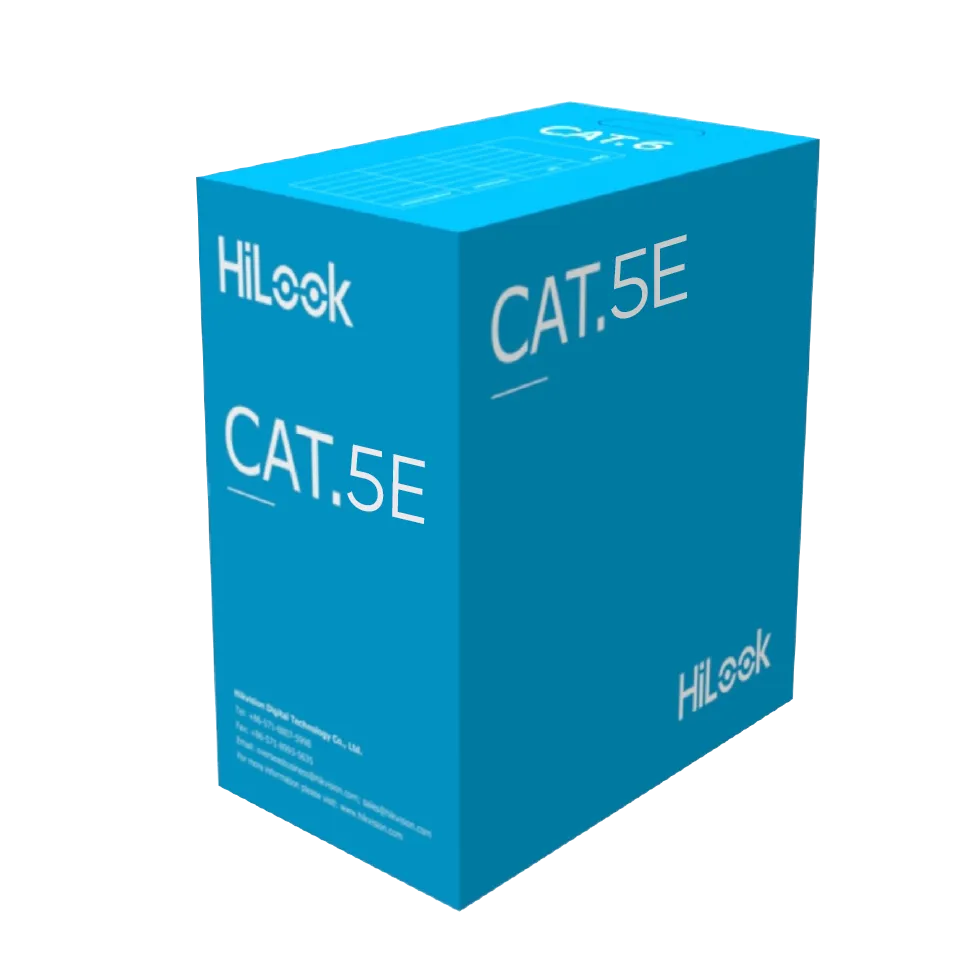

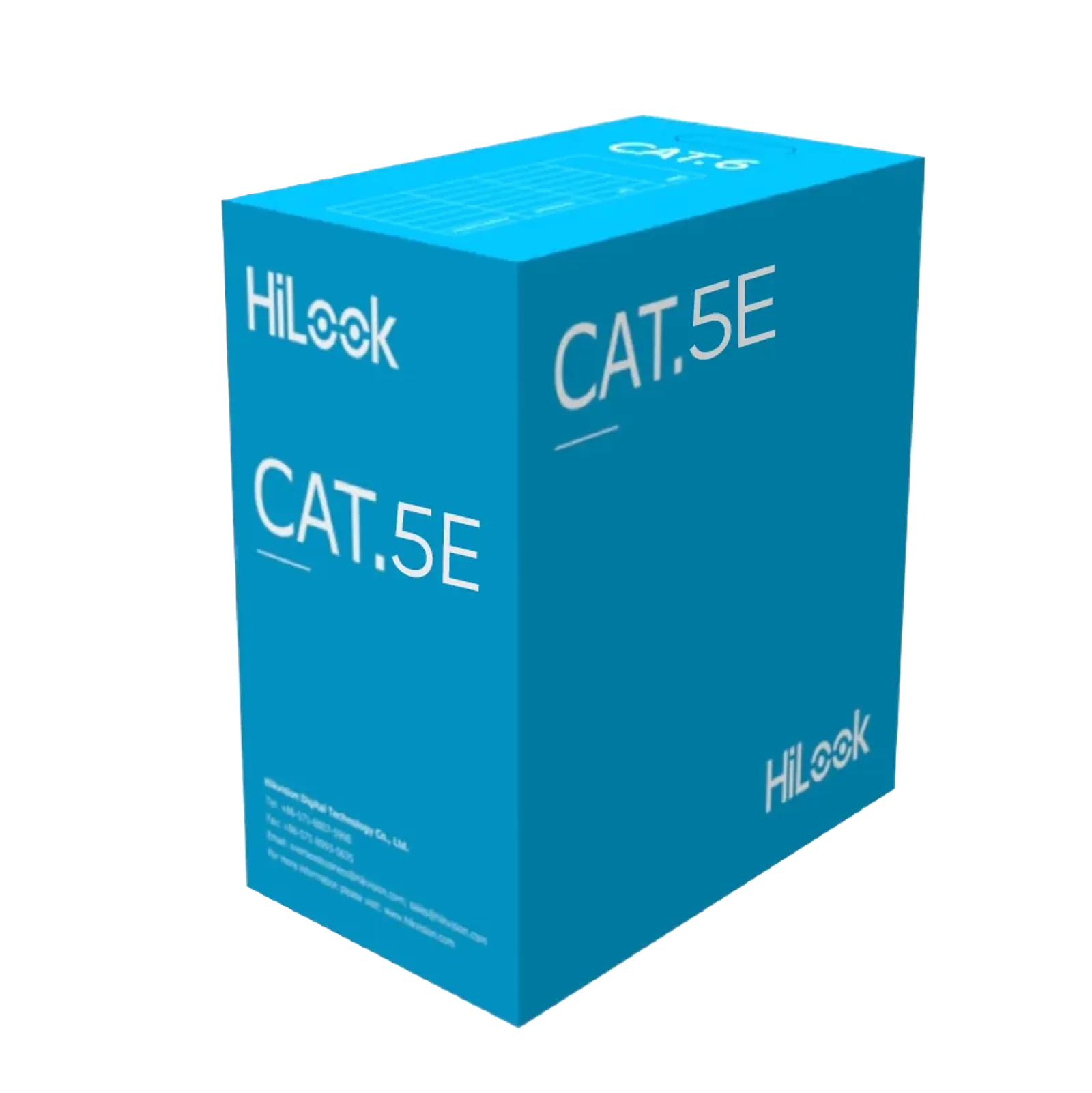

CAT.5E 網路線
型號：NC-1LN5EUEC0
- UTP Cat.5E 網路線，305 公尺
- 實心裸銅（99.95%）
- 線芯線徑：25 AWG
- 外被材質：PVC
- 外被顏色：灰色
完整規格
| 規格 | |
|---|---|
| 型號 | DS-1LN5EUEC0 |
| 類別 | Cat.5E |
| 參考標準 | ISO/IEC11801, ANSI/TIA-568.2-D, RoHS 2.0 |
| 防火性能 | 不 |
| 斷繩器 | 是 |
| 分隔器 | 不 |
| 導體 | |
| 材質 | 實心裸銅(99.95%) |
| 直徑 | 0.45± 0.01 mm 25AWG |
| 絕緣 | |
| 材質 | HDPE |
| 直徑 | 0.82± 0.05 mm |
| 護套 | |
| 厚度 | 0.50± 0.05 mm |
| 直徑 | 4.70± 0.50 mm |
| 材質 | PVC |
| 顏色 | 灰色 |
| 外皮物理特性 | |
| 老化前 | 抗拉強度 ≥13.5Mpa伸長率 ≥150% |
| 老化週期 | 100°C× 24h × 10d |
| 老化後 | 抗拉強度 ≥12.5Mpa伸長率 ≥125% |
| 冷彎 | -20 ± 2°C× 4小時, 8 × 電纜外徑,無可見裂紋 |
| 電氣特性(20°C) | |
| 1.0-100.0 MHz 阻抗 | 100 ± 15 Ω |
| 1.0-100.0 MHz 延遲偏差 | ≤ 45 ns/100 m |
| 直流電阻 | ≤12Ω/100 m |
| 直流導體電阻不平衡 | ≤4.0% |
| 包裝尺寸 | 350 mm X 350 mm X200 mm |
| 重量 | 8.4± 0.5 kg |
| 電纜長度 | (305 ± 1.5)公尺 |
| 環境溫度 | -20°C 到70°C |
| 操作電壓 | 57 V |
| 技術性能（Fluke 90 公尺通道） | |
| 頻率(MHz) | 插入損耗(dB) / NEXT(分貝) / RL(分貝) / ACR-N(分貝) / ACR-F(分貝) / PSNEXT(分貝) / PS ACR-N(分貝) / PS ACR-F(分貝) |
| 1 MHz | 3.0 / 60.0 / 17.0 / 57.0 / 57.4 / 57.0 / 54.0 / 54.4 |
| 4 MHz | 4.5 / 53.5 / 17.0 / 49.1 / 45.4 / 50.5 / 46.1 / 42.4 |
| 8 MHz | 6.3 / 48.6 / 17.0 / 42.3 / 39.3 / 45.6 / 39.3 / 36.3 |
| 10 MHz | 7.1 / 47.0 / 17.0 / 39.9 / 37.4 / 44.0 / 36.9 / 34.4 |
| 16 MHz | 9.1 / 43.6 / 17.0 / 34.5 / 33.3 / 40.6 / 31.5 / 30.3 |
| 20 MHz | 10.2 / 42.0 / 17.0 / 31.8 / 31.4 / 39.0 / 28.8 / 28.4 |
| 25 MHz | 11.4 / 40.3 / 16.0 / 28.9 / 29.4 / 37.3 / 25.9 / 26.4 |
| 31.25 MHz | 12.9 / 38.7 / 15.1 / 25.9 / 27.5 / 35.7 / 22.9 / 24.5 |
| 62.5 MHz | 18.6 / 33.6 / 12.1 / 15.0 / 21.5 / 30.6 / 12.0 / 18.5 |
| 100 MHz | 24.0 / 30.1 / 10.0 / 6.1 / 17.4 / 27.1 / 3.1 / 14.4 |
更多細節請參閱產品規格書。
